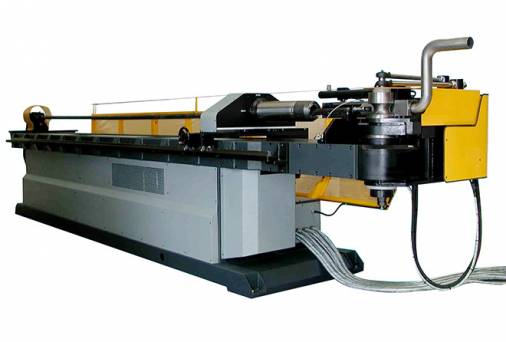

PROFAST 114 CN3 Boru bükme makinesi PROFAST 114 CN3
PROFAST 114 CN3 (Seri 114) tamamen otomatik 3 eksenli bir boru bükme makinesidir: bükme (eksen Y), ilerleme (eksen X) ve rotasyon (eksen Z). PROFAST 114 CN3 makinesi çapı 114 mm’ye kadar olan boruları bükebilir.
Fabrika çıkışında aşağıdaki parçalar monte edilmiş ve ayarlar yapılmış durumdadır:
- ısı değiştiricisi;
- mandrelin erken çıkartılması;
- mandrelin otomatik yağlaması.
Fabrika çıkışında aşağıdaki parçalar monte edilmiş ve ayarlar yapılmış durumdadır:
- ısı değiştiricisi;
- mandrelin erken çıkartılması;
- mandrelin otomatik yağlaması.
| Model ismi | PROFAST 114 CN3 |
| Eksen sayısı | 3 eksenli (Y, X e Z) |
| Boru hareketi | - Bükme (eksen Y) - Ilerleme (eksen X) - Rotasyon (eksen Z) |
| Bükülecek borunun çapı | 114 mm’ye kadar |
Teknik Veri Kartı
| ÖZELLIKLER | U.M. | PROFAST |
| Y Max. bükme hızı | °/1" | 45 |
| Y Tolerans | +/- ° | 0.1 |
| X Max. ötelenme hızı | mm 1" | 650 |
| X Tolerans | +/- mm | 0.1 |
| Z Max. pense rotasyon hızı | °/1" | 180 |
| Z Tolerans | +/- ° | 0.1 |
| Ağırlığı | +/- Kg | 5500 |
| KAPASITE | U.M. | EURO |
| Yuvarlak boru R=42 Kg/mm² | mm | 114x3 |
| Yuvarlak boru paslanmaz çelik | mm | 114x2 |
| Yuvarlak boru alaşımlar Al.Ot.Cu. | mm | 114x4 |
| Kare boru R=42 Kg/mm² | mm | 80x80x4 |
| Dikdört. kıvrılmış düz boru | mm | 50x80x3 |
| Dikdört. boru kılıç dışarı kıvrılmış | mm | 100x50x3 |
| Yuvarlak dolu R=42 Kg/mm² | mm | 55 |
| Kare dolu pieno R=42 Kg/mm² | mm | 45x45 |
| Mandrel çıkartma hattı | mm | 140 |
| Bükme max açısı | ° | 195 |
| Yararlı uzunluk | mm | 3600 |
| Makine uzantıları | mm | 1560 |
